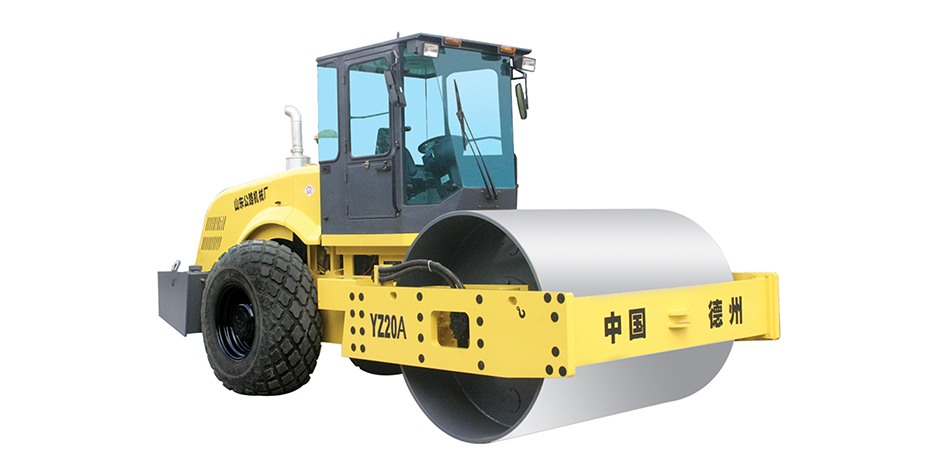

Yz20A型自行式振動壓路機（以下簡稱壓路機）是一種超重型振動壓實機械，具有強大的壓實能力。根據被壓實材料和鋪層厚度的不同，該機的激振力振幅分為兩級，使壓路機作業范圍更為廣泛?？赡雺焊鞣N土壤、礫石、碎石、砂石混合料和瀝青混合料。適用于公路、鐵路、機場、礦山、堤壩、海港等工程施工中的基礎層、次基層及穩定層的靜壓及振動壓實。

壓路機所采用動力為六缸、四沖程、增壓、水冷直列式D6114ZG型柴油機。

壓路機振動系統為液壓傳動，通過裝在柴油機上的振動泵驅動鋼輪右側振動馬達，通過聯軸器使振動軸旋轉，帶動兩端偏心塊產生振動。振動由控制板上的起振開關控制。

壓路機行駛系統為機械傳動。柴油機的動力經離合器、變速箱、中央末端傳動至驅動輪。可以使壓路機獲得三個前進擋、兩個倒擋等不同的行駛速度。

壓路機的制動包括腳制動系統和手制動器。腳制動系統采用氣助油式，由柴油機直接驅動空壓泵向加力器提供動力推動油缸產生壓力油，壓力油通過制動分泵、鉗盤式制動器使壓路機制動，是主要行車制動系統。手制動器是輔助制動系統，在駐車、運輸時對壓路機制動。

壓路機轉向系統由空壓機后串聯的轉向泵，向液壓伺服轉向器提供壓力油，控制鉸接處兩轉向油缸實現轉向。

YZ20A型振動壓路機技術參數

1、工作質量 kg                         20000

2、靜線壓力                      N/cm                        460

3、振動輪(直徑×寬度) mm                       1600×2150

4、行駛速度                     km/h

前進I速                                                  0～2.56

II速                                                 0～5.00

III速                                                0～10.6

后退I速                                                  2.50

II速 5.00

5、振頻                             Hz 28/35

6、振幅                             mm 1.8/0.9

7、激振力                           kN    374/280

8、爬坡能力                         % 25

9、發動機型號 D6114

額定功率/轉速(DIN6271)          kW/r.p.m 128/2150

外形尺寸(長×寬×高)               mm                6158×2410×3066
